Gemini V1.04 機能概要

V1.04では、以下のような機能を追加しています。

• ・ページサイズの設定
• ・パラメータの変更
• ・吹き出し要素
• ・プロパティウインドウから複数要素の一括変更
• ・図形の透過率
• ・フルスクリーン
• ・クリップボードにコピー
• ・キャンバスのユーザビリティ向上

また、今回もその他に全体的な修正を行っています。

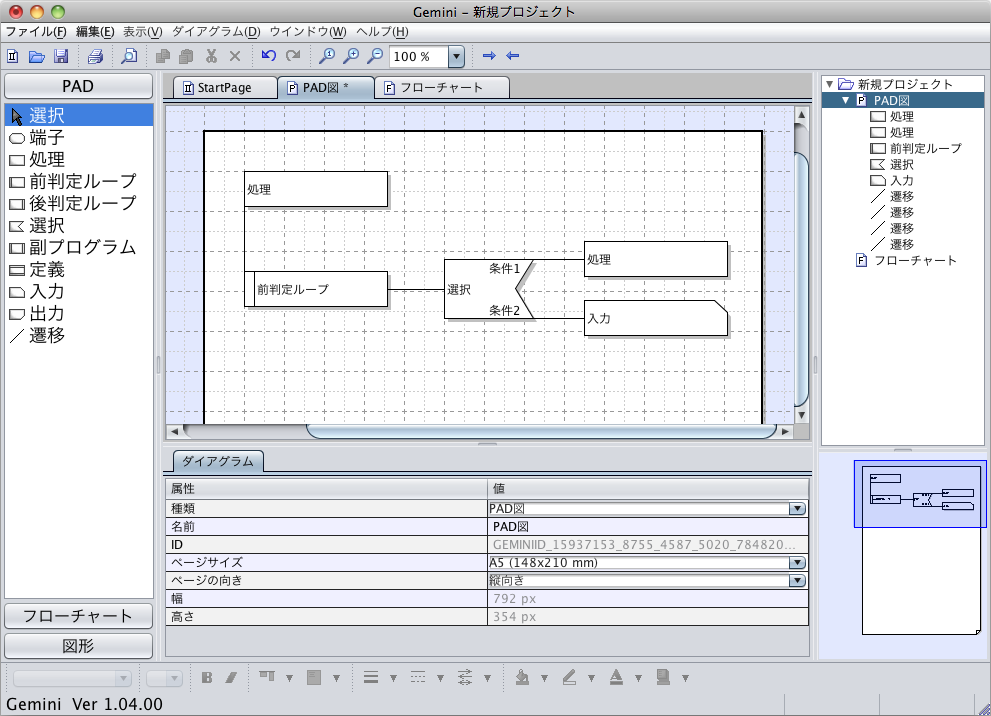

■ ページサイズの設定

[ファイル]メニューの[ページ設定]を選択する、またはキャンバスのプロパティウインドウからページサイズを設定することができます。
初期設定ではA4サイズに設定されています。従来の様に、ページサイズを設定しない（ダイアグラムサイズに合わせる）ことも可能です。
ページサイズを設定すると、印刷の際にページサイズごとに分割して印刷したり、画像ファイルに分割出力する際の初期サイズに影響を与えます。

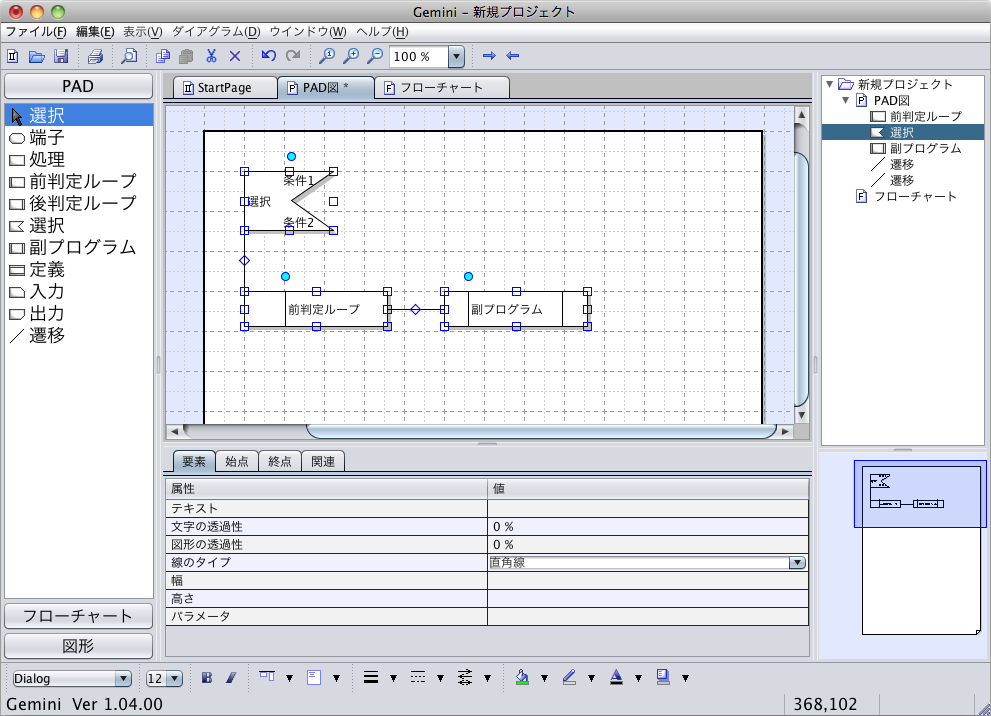

■ パラメータの変更

従来はプロパティウインドウからのみ変更できた各図形の固有パラメータをGUIから変更することができます。
対象の要素を選択すると表示される青丸をDragしてください。

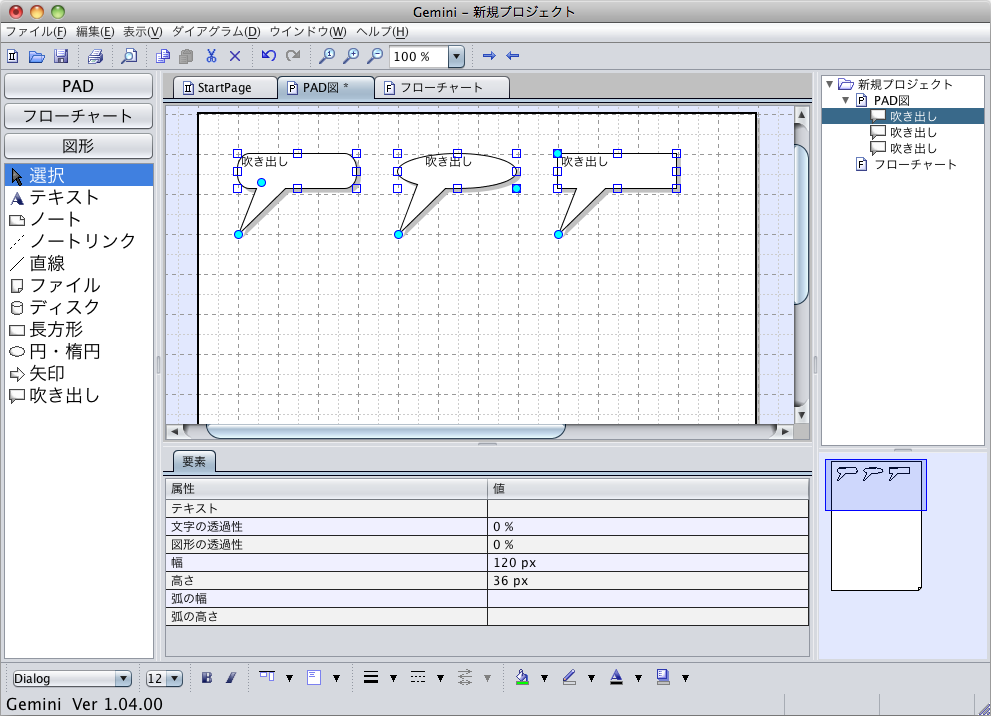

■ 吹き出し要素

[ツールボックス]図形に吹き出し要素を追加しました。
吹き出し要素の初期形状は角丸四角形ですが、パラメータハンドルを変更することで四角形または楕円に変更することが可能です。

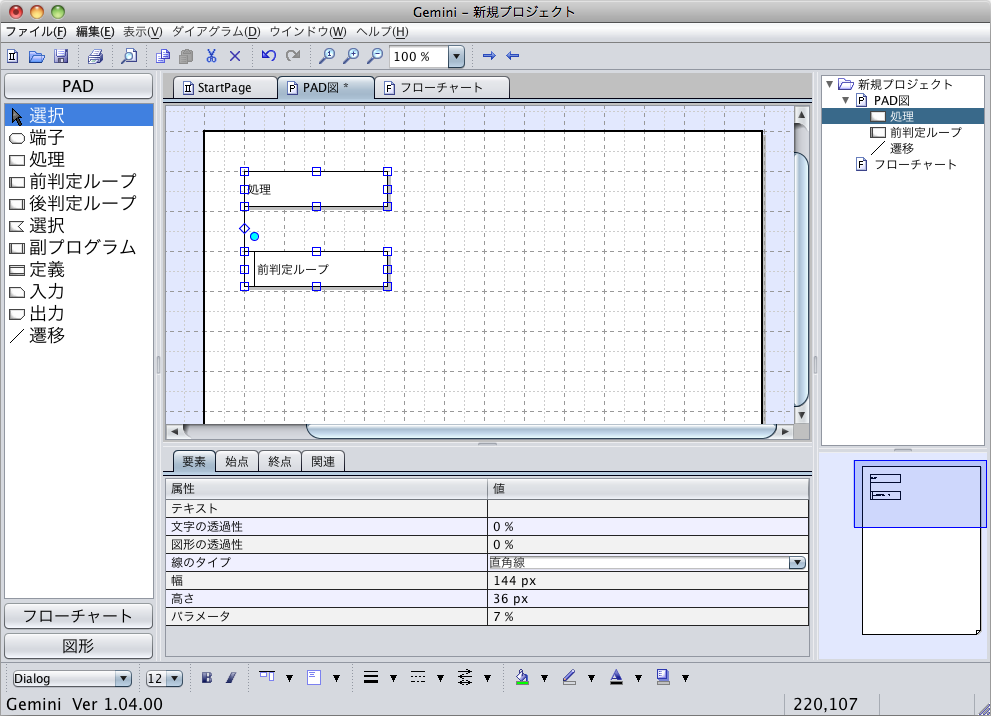

■ プロパティウインドウから複数要素の一括変更

キャンバスで複数の要素を選択し、プロパティウインドウから一括して変更することが可能になりました。

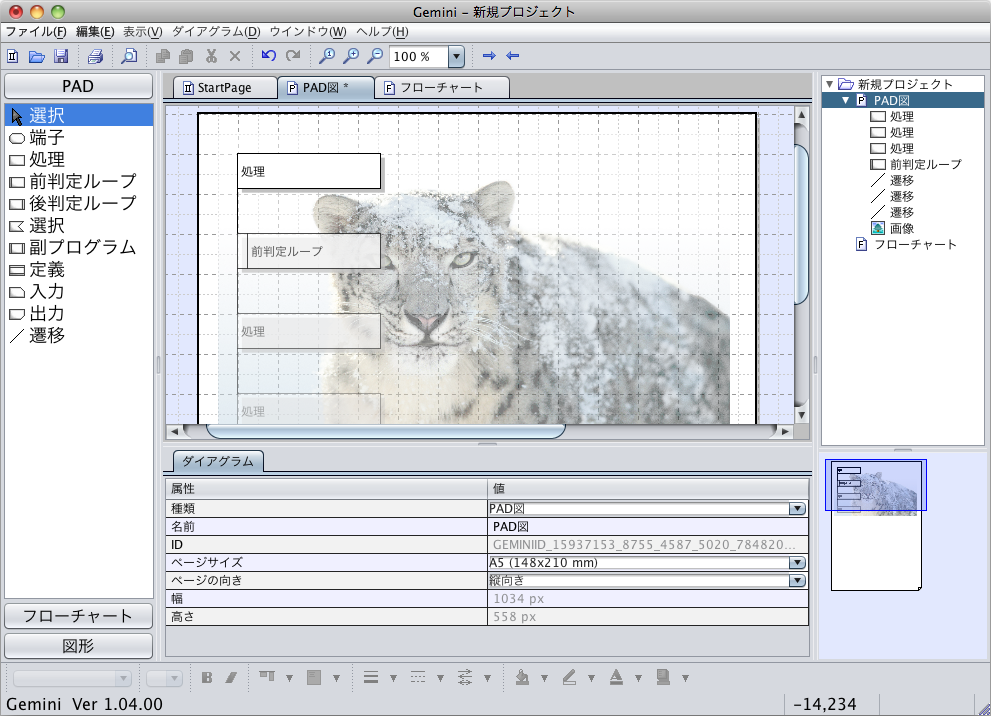

■ 図形の透過率

図形の書式設定ダイアログ、またはプロパティウインドウからから透過率を変更できます。
透過性には、図形の色や線の色に関する透過性と、文字の色に関する透過性の2つがあります。

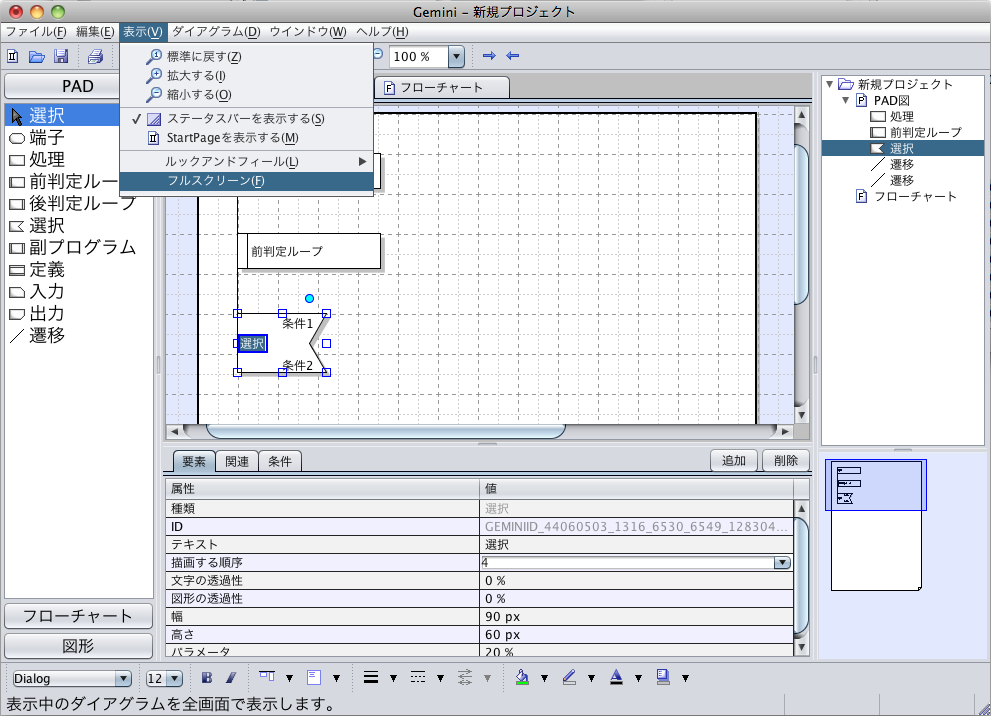

■ フルスクリーン

[表示]メニューの[フルスクリーン]を選択すると、選択中のキャンバスをフルスクリーンで表示します。
フルスクリーンでは以下の操作が可能です。

　・視点の変更

　　マウスのドラッグ

　・拡大・縮小

　　Ctrlキー(またはキー) + マウスホイール

　・次のキャンバスを表示

　　→キーまたは↓キー

　・前のキャンバスを表示

　　←キーまたは↑キー

　・ポップアップメニューの表示

　　マウス右クリック

　・フルスクリーンの終了

　　EscキーまたはEnterキーまたはダブルクリック

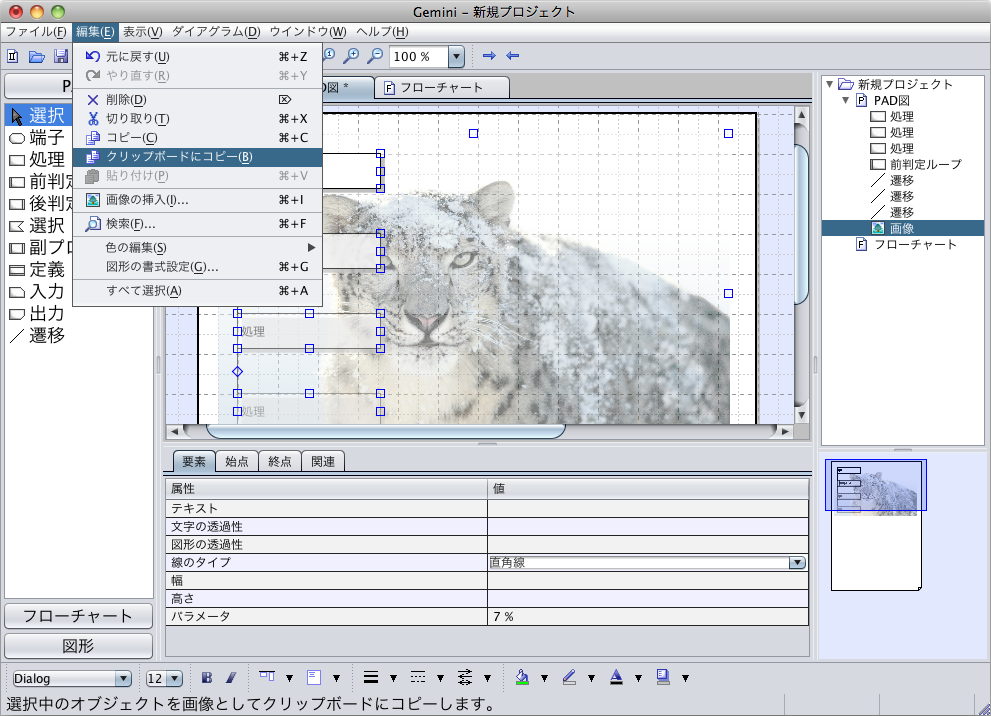

■ クリップボードにコピー

[編集]メニューの[クリップボードにコピー]を選択、またはキャンバス右クリックメニューのクリップボードにコピーを選択すると、選択中の要素をクリップボードにコピーします。

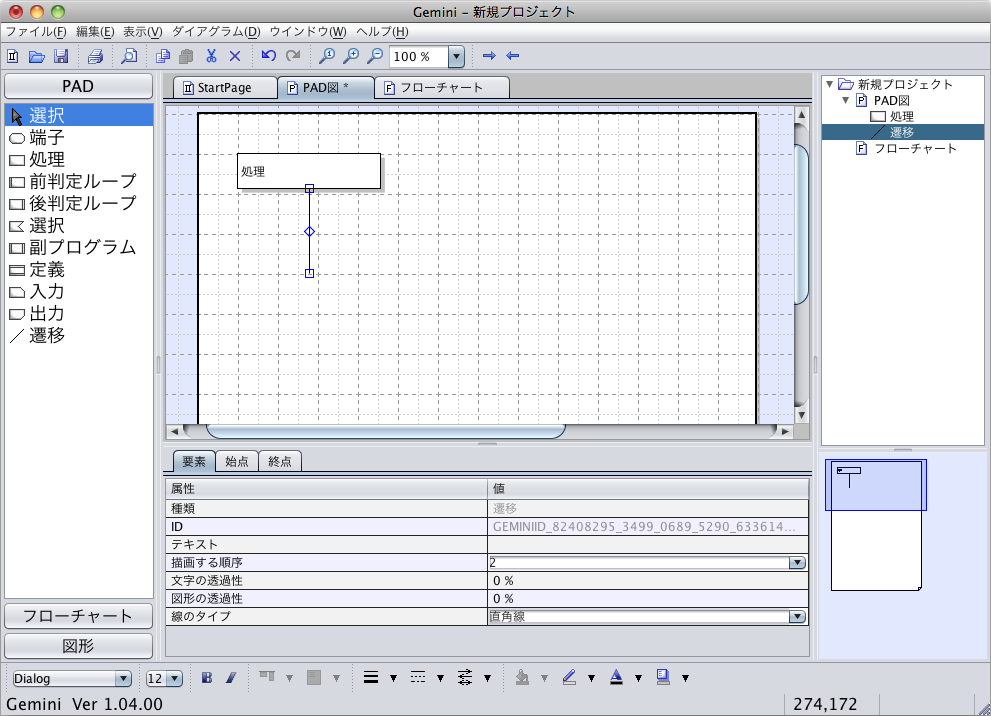

■ キャンバスのユーザビリティ向上

キャンバスの操作性を改善する修正をいくつか行っています。代表的な機能は以下の通りです。

　・線の直線化サポート機能

　　線要素を図形に接続した際に、罫線に沿って配置されていない場合でも直線に配置可能

　・キャンバス拡大の改善

　　マウスドラッグによるキャンバスの拡大する機能を改善

　・整列の改善

　　要素をドラッグして移動した際に表示される青色の整列線が、水平・垂直の両方に合わせて配置できるように修正

　・キャンバスの横スクロール

　　Shiftキーを押しながらマウスホイールを回転する

　・一時的にレイアウトマネージャを使用せずに図形を配置

　　Ctrlキー(またはキー)を押しながらマウスを移動または押下する
